Модель «сущность—связь»


Как любая модель, модель «сущность—связь» имеет несколько базовых понятий, которые образуют исходные кирпичики, из которых строятся уже более сложные объекты по заранее определенным правилам.

Эта модель в наибольшей степени согласуется с концепцией объектно-ориентированного проектирования, которая в настоящий момент несомненно является базовой для разработки сложных программных систем, поэтому многие понятия вам могут показаться знакомыми, и если это действительно так, то тем проще вам будет освоить технологию проектирования баз данных, основанную на ER-модели.

В основе ER-модели лежат следующие базовые понятия:

  • Сущность, с помощью которой моделируется класс однотипных объектов. Сущность имеет имя, уникальное в пределах моделируемой системы. Так как сущность соответствует некоторому классу однотипных объектов, то предполагается, что в системе существует множество экземпляров данной сущности. Объект, которому соответствует понятие сущности, имеет свой набор атрибутов — характеристик, определяющих свойства данного представителя класса. При этом набор атрибутов должен быть таким, чтобы можно было различать конкретные экземпляры сущности. Например, у сущности Сотрудник может быть следующий набор атрибутов: Табельный номер, Фамилия, Имя, Отчество, Дата рождения, Количество детей, Наличие родственников за границей. Набор атрибутов, однозначно идентифицирующий конкретный экземпляр сущности, называют ключевым. Для сущности Сотрудник ключевым будет атрибут Табельный номер, поскольку для всех сотрудников данного предприятия табельные номера будут различны. Экземпляром сущности Сотрудник будет описание конкретного сотрудника предприятия. Одно из общепринятых графических обозначений сущности — прямоугольник, в верхней части которого записано имя сущности, а ниже перечисляются атрибуты, причем ключевые атрибуты помечаются, например, подчеркиванием или специальным шрифтом (рис. 7.1):

    Рис. 7.1. Пример определения сущности в модели ER

    Между сущностями могут быть установлены связи — бинарные ассоциации, показывающие, каким образом сущности соотносятся или взаимодействуют между собой.
    Связь может существовать между двумя разными сущностями или между сущностью и ей же самой (рекурсивная связь). Она показывает, как связаны экземпляры сущностей между собой. Если связь устанавливается между двумя сущностями, то она определяет взаимосвязь между экземплярами одной и другой сущности. Например, если у нас есть связь между сущностью «Студент» и сущностью «Преподаватель» и эта связь — руководство дипломными проектами, то каждый студент имеет только одного руководителя, но один и тот же преподаватель может руководить множеством .студентов-дипломников. Поэтому это будет связь «один-ко-многим» (1:М), один со стороны «Преподаватель» и многие со стороны «Студент» (см. рис. 7.2).

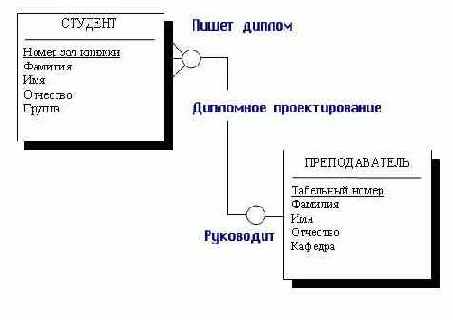

    Рис. 7.2. Пример отношения «один-ко-многим» при связывании сущностей «Студент» и «Преподаватель»

    В разных нотациях мощность связи изображается по-разному. В нашем примере мы используем нотацию CASE системы POWER DESIGNER, здесь .множественность изображается путем разделения линии связи на 3. Связь имеет общее имя «Дипломное проектирование» и имеет имена ролей со стороны обеих сущностей. Со стороны студента эта роль называется «Пишет диплом под руководством», со стороны преподавателя эта связь называется «Руководит». Графическая интерпретация связи позволяет сразу прочитать смысл взаимосвязи между сущностями, она наглядна и легко интерпретируема. Связи делятся на три типа по множественности: один-к-одному (1:1), од и и-ко-многим (1:М), многие-ко-многим (М:М). Связь один-к-одному означает, что экземпляр одной сущности связан только с одним экземпляром другой сущности. Связь 1: М означает, что один экземпляр сущности, расположенный слева по связи, может быть связан с несколькими экземплярами сущности, расположенными справа по связи. Связь «один-к-одному» (1:1) означает, что один экземпляр одной сущности связан только с одним экземпляром другой сущности, а связь «многие-ко-мно-гим» (М:М) означает, что один экземпляр первой сущности может быть связан с несколькими экземплярами второй сущности, и наоборот, один экземпляр второй сущности может быть связан с несколькими экземплярами первой сущности.


    Например, если мы рассмотрим связь типа «Изучает» между сущностями «Студент» и «Дисциплина», то это связь типа «многие-ко-многим» (М:М), потому что каждый студент может изучать несколько дисциплин, но и каждая дисциплина изучается множеством студентов.ч Такая связь изображена на рис. 7.3.



  • Между двумя сущностями может быть задано сколько угодно связей с разными смысловыми нагрузками. Например, между двумя сущностями «Студент» и «Преподаватель» можно установить две смысловые связи, одна — рассмотренная уже ранее «Дипломное проектирование», а вторая может быть условно названа «Лекции», и она определяет, лекции каких преподавателей слушает данный студент и каким студентам данный преподаватель читает лекции. Ясно, что это связь типа многие-ко-многим. Пример этих связей приведен на рис. 7.3.

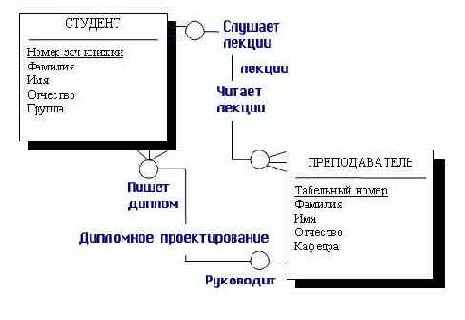

    Рис. 7.3. Пример моделирования связи «многие-ко-многим»

  • Связь любого из этих типов может быть обязательной, если в данной связи должен участвовать каждый экземпляр сущности, необязательной — если не каждый экземпляр сущности должен участвовать в данной связи. При этом связь может быть обязательной с одной стороны и необязательной с другой стороны. Обязательность связи тоже по-разному обозначается в разных нотациях. Мы снова используем нотацию POWER DESIGNER. Здесь необязательность связи обозначается пустым кружочком на конце связи, а обязательность перпендикулярной линией, перечеркивающей связь. И эта нотация имеет простую интерпретацию. Кружочек означает, что ни один экземпляр не может участвовать в этой связи. А перпендикуляр интерпретируется как то, что по крайней мере один экземпляр сущности участвует в этой связи.

    Рассмотрим для этого ранее приведенный пример связи «Дипломное проектирование». На нашем рисунке эта связь интерпретируется как необязательная с двух сторон. Но ведь на самом деле каждый студент, который пишет диплом, должен иметь своего руководителя дипломного проектирования, но, с другой стороны, не каждый преподаватель должен вести дипломное проектирование.


    Поэтому в данной смысловой постановке изображение этой связи изменится и будет выглядеть таким, как представлено на рис. 7.4.

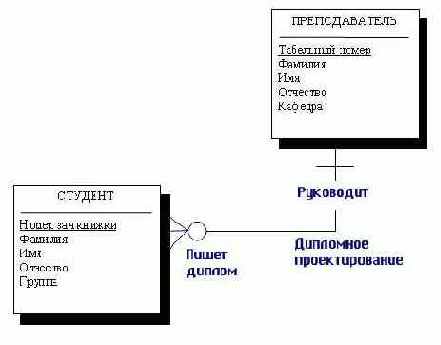

    Рис. 7.4. Пример обязательной и необязательной связи между сущностями

    Кроме того, в ER-модели допускается принцип категоризации сущностей. Это значит, что, как и в объектно-ориентированных языках программирования, вводится понятие подтипа сущности, то«есть сущность может быть представлена в виде двух или более своих подтипов — сущностей, каждая из которых может иметь общие атрибуты и отношения и/или атрибуты и отношения, которые определяются однажды на верхнем уровне и наследуются на нижнем уровне. Все подтипы одной сущности рассматриваются как взаимоисключающие, и при разделении сущности па подтипы она должна быть представлена в виде полного набора взаимоисключающих подтипов. Если на уровне анализа не удается выявить полный Перечень подтипов, то вводится специальный подтип, называемый условно ПРОЧИЕ, который в дальнейшем может быть уточнен. В реальных системах бывает достаточно ввести подтипизацпю на двух-трех уровнях.

    Сущность, на основе которой строятся подтипы, называется супертипом. Любой экземпляр супертипа должен относиться к конкретному подтипу. Для графического изображения принципа категоризации или типизации сущности вводится специальный графический элемент, называемый узел-дискриминатор, в нотации POWER DESIGNER он изображается в виде полукруга, выпуклой стороной обращенного к суперсущности. Эта сторона соединяется направленной стрелкой с суперсущностью, а к диаметру этого круга стрелками подсоединяются подтипы данной сущности (см. рис. 7.5).

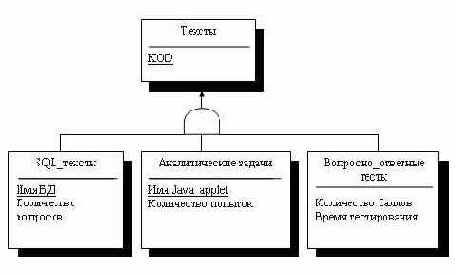

    Рис. 7.5. Диаграмма подтипов сущности ТЕСТ

    Эту диаграмму можно расшифровать следующим образом. Каждый тест в некоторой системе тестирования является либо тестом проверки знаний языка SQL, либо некоторой аналитической задачей, которая выполняется с использованием заранее написанных Java-апплетов, либо тестом по некоторой области знаний, состоящим из набора вопросов и набора ответов, предлагаемых к каждому вопросу.



    В результате построения модели предметной области в виде набора сущностей и связей получаем связный граф. В полученном графе необходимо избегать циклических связей — они выявляют некорректность модели.

    В качестве примера спроектируем мифологическую модель системы, предназначенной для хранения информации о книгах ц областях знаний, представленных в библиотеке. Описание предметной области было приведено ранее. Разработку модели начнем с выделения основных сущностей.

    Прежде всего, существует сущность «Книги», каждая книга имеет уникальный шифр, крторый является ее ключом, и ряд атрибутов, которые взяты из описания предметной области. Множество экземпляров сущности определяет множество книг, которые хранятся в библиотеке. Каждый экземпляр сущности «Книги» соответствует не конкретной книге, стоящей на полке, а описанию некоторой книги, которое дается обычно в предметном каталоге библиотеке. Каждая книга может присутствовать в нескольких экземплярах, и это как раз те конкретные книги, которые стоят на полках библиотеки. Для того чтобы отразить это, мы должны ввести сущность «Экземпляры», которая будет содержать описания всех экземпляров книг, которые хранятся в библиотеке. Каждый экземпляр сущности «Экземпляры» соответствует конкретной книге на полке. Каждый экземпляр имеет уникальный инвентарный номер, однозначно определяющий конкретную книгу. Кроме того, каждый экземпляр книги может находиться либо в библиотеке, либо на руках у некоторого читателя, и в последнем случае для данного экземпляра указываются дополнительно дата взятия книги читателем и дата предполагаемого возврата книги.

    Между сущностями «Книги» и «Экземпляры» существует связь «один-ко-многим» (1:М), обязательная с двух сторон. Чем определяется данный тип связи? Мы можем предположить, что каждая книга может присутствовать в библиотеке в нескольких экземплярах, поэтому связь «один-ко-многим». При этом если в библиотеке нет ни одного экземпляра дайной книги, то мы не будем хранить ее описание, поэтому если книга описана в сущности «Книги», то по крайней мере один экземпляр этой книги присутствует в библиотеке.


    Это означает, что со стороны книги связь обязательная. Что касается сущности «Экземпляры», то не может существовать в библиотеке ни одного экземпляра, который бы не относился к конкретной книге, поэтому и со стороны «Экземпляры» связь тоже обязательная.

    Теперь нам необходимо определить, как в нашей системе будет представлен читатель. Естественно предложить ввести для этого сущность «Читатели», каждый экземпляр которой будет соответствовать конкретному читателю. В библиотеке каждому читателю присваивается уникальный номер читательского билета, который будет однозначно идентифицировать нашего читателя. Номер читательского билета будет ключевым атрибутом сущности «Читатели». Кроме того, в сущности «Читатели» должны присутствовать дополнительные атрибуты, которые требуются для решения поставленных задач, этими атрибутами будут: «Фамилия Имя Отчество», «Адрес читателя», «Телефон домашний» и «Телефон рабочий». Почему мы ввели два отдельных атрибута под телефоны? Потому что надо в разное время звонить по этим телефонам, чтобы застать читателя, поэтому администрации библиотеки будет важно знать, к какому типу относится данный телефон. В описании нашей предметной области существует ограничение на возраст наших читателей, поэтому в сущности «Читатели» надо ввести обязательный атрибут «Дата рождения», который позволит нам контролировать возраст наших читателей.

    Из описания предметной области мы знаем, что каждый читатель может держать на руках несколько экземпляров книг. Для отражения этой ситуации нам надо провести связь между сущностями «Читатели» и «Экземпляры». А почему не между сущностями «Читатели» и «Книги»? Потому что читатель берет из библиотеки конкретный экземпляр конкретной книги, а не просто книгу. А как же узнать, какая книга у данного читателя? А это можно будет узнать по дополнительной связи между сущностями «Экземпляры» и «Книги», и эта связь каждому экземпляру ставит в соответствие одну книгу, поэтому мы в любой момент можем однозначно определить, какие книги находятся на руках у читателя, хотя связываем с читателем только инвентарные номера взятых книг.


    Между сущностями «Читатели» и «Экземпляры» установлена связь «один-ко-многим», и при этом она не обязательная с двух сторон. Читатель в данный момент может не держать ни одной книги на руках, а с другой стороны, данный экземпляр книги может не находиться ни у одного читателя, а просто стоять на полке в библиотеке.

    Теперь нам надо отразить последнюю сущность, которая связана с системным каталогом. Системный каталог содержит перечень всех областей знаний, сведения по которым содержатся в библиотечных книгах. Мы можем вспомнить системный каталог в библиотеке, с которого мы обычно начинаем поиск нужных нам книг, если мы не знаем их авторов и названий. Название области знаний может быть длинным и состоять из нескольких слов, поэтому для моделирования системного каталога мы введем сущность «Системный каталог» с двумя атрибутами: «Код области знаний» и «Название области знаний». Атрибут «Код области знаний» будет ключевым атрибутом сущности.

    Из описания предметной области нам известно, что каждая книга может содержать сведения из нескольких областей знаний, а с другой стороны, из практики известно, что в библиотеке может присутствовать множество книг, относящихся к одной и той же области знаний, поэтому нам необходимо установить между сущностями «Системный каталог» и «Книги» связь «миогие-ко-многим», обязательную с двух сторон. Действительно, в системном1 каталоге не должно присутствовать такой области знаний, сведения по которой не представлены ни в одной книге нашей библиотеки, противное было бы бессмысленно. И обратно, каждая книга должна быть отнесена к одной или нескольким областям знаний для того, чтобы читатель мог ее быстрее найти.

    Мифологическая модель предметной области «Библиотека» представлена на рис. 7.6.

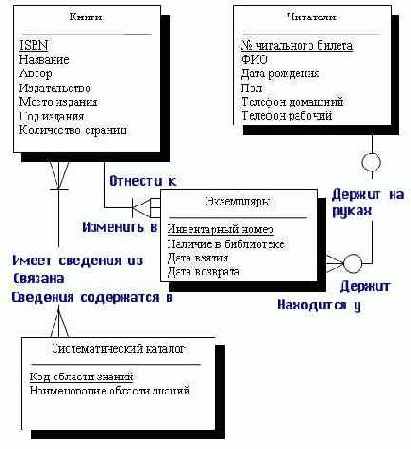

    Рис. 7.6. Мифологическая модель «Библиотека»

    Мифологическая модель «Библиотека» разработана нами под те задачи, которые были перечислены ранее.В этих задачах мы не ставили условие хранения истории чтения книги, например, с целью поиска того, кто раньше держал книгу и мог нанести ей вред или забыть в ней случайно большую сумму денег. Если бы мы ставили перед собой задачу хранения и этой информации, то наша инфо-логическая модель была бы другой. Я оставлю эту задачу для вашего самостоятельного творчества.
