Сетевая модель данных


Стандарт сетевой модели впервые был определен в 1975 году организацией CODASYL (Conference of Data System Languages), которая определила базовые понятия модели и формальный язык описания.

Базовыми объектами модели являются:

  • элемент данных;

  • агрегат данных;

  • запись;

  • набор данных,

    Элемент данных — то же, что и в иерархической модели, то есть минимальная информационная единица, доступная пользователю с использованием СУБД.

    Агрегат данных соответствует следующему уровню обобщения в модели. В модели определены агрегаты двух типов: агрегат типа вектор и агрегат типа повторяющаяся группа.

    Агрегат данных имеет имя, и в системе допустимо обращение к агрегату по имени. Агрегат типа вектор соответствует линейному набору элементов данных. Например, агрегат Адрес может быть представлен следующим образом:

    Адрес

    Город



    Улица

    дом

    квартира

    Агрегат типа повторяющаяся группа соответствует совокупности векторов данных. Например, агрегат Зарплата соответствует типу повторяющаяся группа с числом повторений 12.

    Зарплата

    Месяц

    Сумма



    Записью называется совокупность агрегатов или элементов данных, моделирующая некоторый класс объектов реального мира. Понятие записи соответствует понятию «сегмент» в иерархической модели. Для записи, так же как и для сегмента, вводятся понятия типа записи и экземпляра записи.

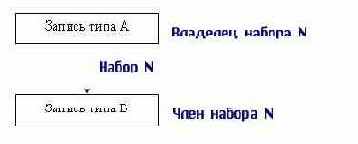

    Следующим базовым понятием в сетевой модели является понятие «Набор». Набором называется двухуровневый граф, связывающий отношением «одии-комногим» два типа записи.

    Набор фактически отражает иерархическую связь между двумя типами записей. Родительский тип записи в данном наборе называется владельцем набора, а дочерний тип записи — членом того же набора.

    Для любых двух типов записей может быть задано любое количество наборов, которые их связывают. Фактически наличие подобных возможностей позволяет промоделировать отношение «многие-ко-многим» между двумя объектами реального мира, что выгодно отличает сетевую модель от иерархической.
    В рамках набора возможен последовательный просмотр экземпляров членов набора, связанных с одним экземпляром владельца набора.

    Между двумя типами записей может быть определено любое количество наборов: например, можно построить два взаимосвязанных набора. Существенным ограничением набора является то, что один и тот же тип записи не может быть одновременно владельцем и членом набора.

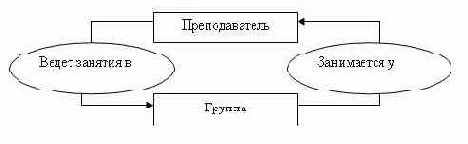

    В качестве примера рассмотрим таблицу, на основе которой организуем два набора и определим связь между ними:

    Преподаватель

    Группа

    День недели

    № пары

    Аудитория

    Дисциплина

    Иванов

    4306

    Понедельник

    1

    22-13

    КИД

    Иванов

    4307

    Понедельник

    2

    22-13

    КИД

    Карпова

    4307

    Вторник

    2

    22-14

    БЗ и ЭС

    Карпова

    4309

    Вторник

    4

    22-14

    БЗ и ЭС

    Карпова

    84305

    Вторник

    1

    22-14

    БД

    Смирнов

    4306

    Вторник

    3

    23-07

    ГВП

    Смирнов

    4309

    Вторник

    4

    23-07

    ГВП



    Экземпляров набора Ведет занятия будет 3 (по числу преподавателей), экземпляром набора Занимается у будет 4 (по числу групп). На рис. 3.6 представлены взаимосвязи экземпляров данных наборов.

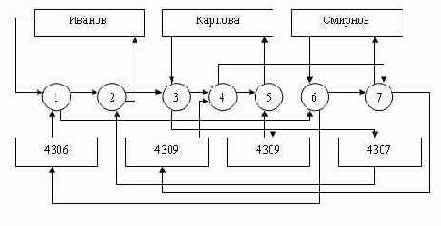

    Рис. 3.6. Пример взаимосвязи экземпляров двух наборов

    Среди всех наборов выделяют специальный тип набора, называемый «Сингулярным набором», владельцем которого формально определена вся система. Сингулярный набор изображается в виде входящей стрелки, которая имеет собственно имя набора и имя члена набора, но у которой не определен тип записи «Владелец набора». Например, сингулярный набор М.



    Сингулярные наборы позволяют обеспечить доступ к экземплярам отдельных типов данных, поэтому если в задаче алгоритм обработки информации предполагает обеспечение произвольного доступа к некоторому типу записи, то для поддержки этой возможности необходимо ввести соответствующий сингулярный набор.

    В общем случае сетевая база данных представляет совокупность взаимосвязанных наборов, которые образуют на концептуальном уровне некоторый граф.
